怎么鉴别祖母绿真假,有懂尖晶石的吗，怎么鉴别真假？
发布时间:2022-03-13 阅读:164尖晶石鉴定特如下怎么鉴别祖母绿真假：
（1）折射率及力学性质
其折射率一般为1.718，密度一般为3.60g/cm3，含铁、铬、锌较高的尖晶石折射率和密度也会增大。摩氏硬度为8（低于摩氏硬度为9的红宝石）。解理不完全，常见贝壳状断口。
（2）吸收光谱
铬致色的红色和粉红色尖晶石：红区两条强吸收线，橙红区弱吸收带，蓝区强吸收带
铁和少量钴致色的蓝色或紫蓝色尖晶石：具有特征的460nm强吸收带，合成蓝色钴尖晶石无此特征。
（3）镜下特征
内部可见尖晶石八面体晶体或铁尖晶石的负晶，呈单个出现或呈雁行状、指纹状分布。可见固态包体磷灰石、方解石、白云石等。在红、蓝宝石中常见的三组针状包体，在尖晶石中却稀少，若存在则产生星光效应。

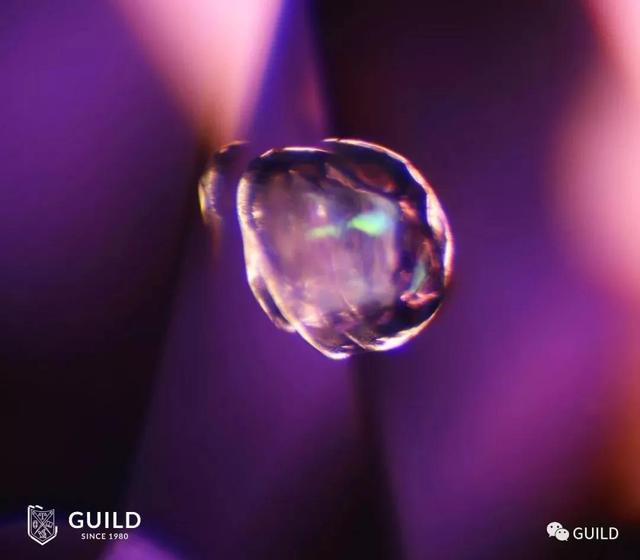

浑圆状晶体包体 photo by GUILD

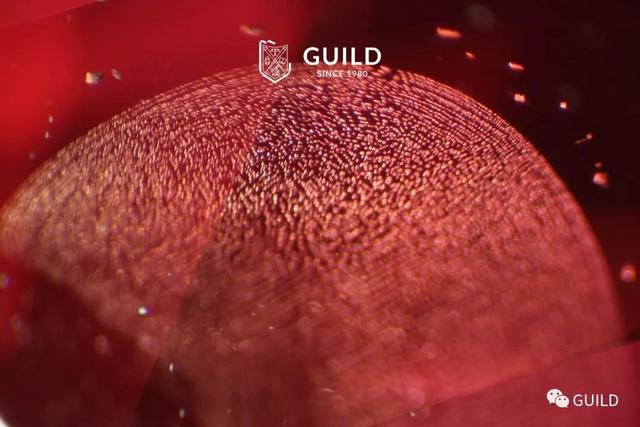

指纹状包体 photo by GUILD
优化处理及合成品
（1）优化处理
尖晶石常见的优化处理手段主要包括热处理、净度改善及扩散处理。
（1）热处理
在氧化环境中对尖晶石进行加热处理，使尖晶石的离子状态发生变化，从而改善外观。经加热处理尖晶石的内部可见细小的盘状裂隙等典型特征。同时，高温会诱发尖晶石相变，光致发光光谱以及拉曼光谱仪可以检测到其对应的光谱变化。

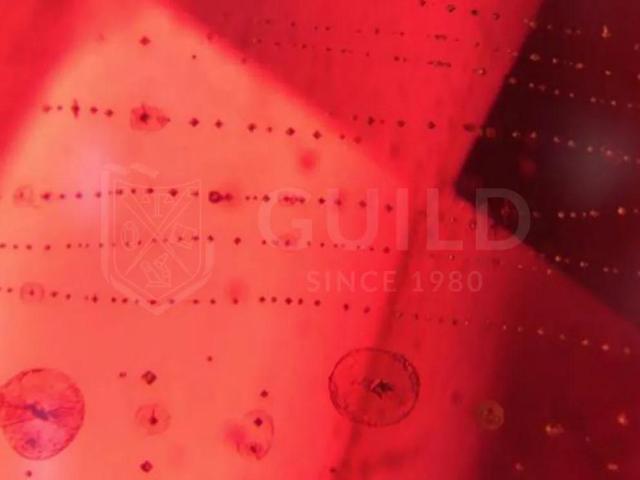

热处理尖晶石内可见微小的盘状裂隙
尽管热处理可以一定程度上改变尖晶石外观，但尖晶石的热处理并不像红宝石那样普遍。目前我们的检测数据表明，市场上绝大多数尖晶石都是未经热处理的。众所周知，红宝石和尖晶石通常会伴生在一起，因此一些经过热处理的红色尖晶石通常是被当作红宝石进行热处理。
（2）净度改善
由于天然的生长环境和宝石学特征，一些尖晶石常常会存在一些天然的裂隙，影响了宝石的透明度和外观。将一些有机物（通常为油）注入宝石的裂隙中可以降低裂隙的可见度，从而改善尖晶石的净度。
尖晶石裂隙中充填油残余
（3）扩散处理
在高温与化学反应的作用下，Fe和Co经过扩散进入宝石的表面或内部，从而将颜色较浅的尖晶石处理成蓝色。

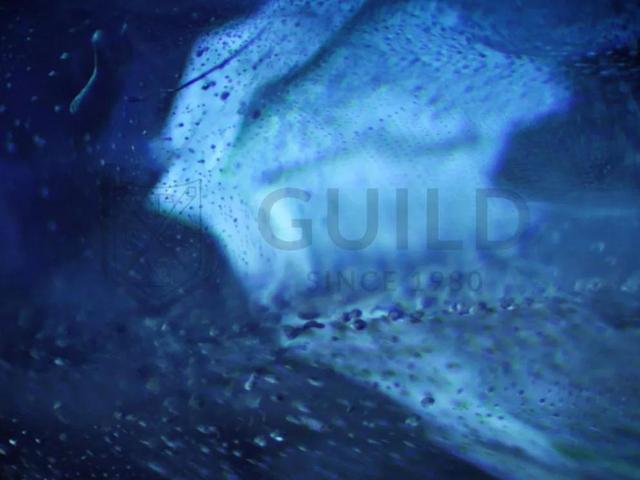

钴扩散处理尖晶石中可见气液包体膨胀
（2）合成尖晶石
a.焰融法合成
因合成尖晶石中Al2O3与MgO的比例有别于天然尖晶石，故折射率通常为1.728,常具有异常消光的特征。内部通常洁净，偶见气泡和弧形生长纹。紫外光下，焰融法合成尖晶石具有荧光，在短波下呈白垩状荧光，而天然尖晶石除红色品种外，基本为惰性。
b.助熔剂法合成
助熔剂法合成尖晶石化学成分配比与天然尖晶石相近，故折射率和密度均接近天然尖晶石。放大观察，可见面纱状助熔剂残余、三角或六边形铂金片等。
C.合成尖晶石拼合石
无色的合成尖晶石做冠部和亭部，夹层为绿色胶，是一种常见的祖母绿仿制品。
